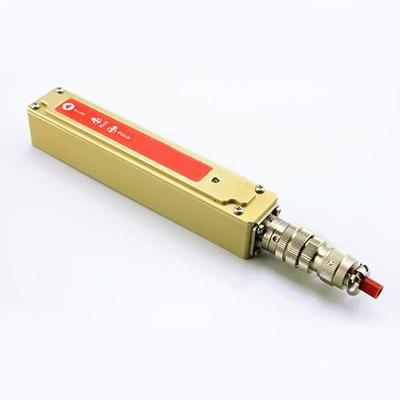

HXZ508B模拟量输出型三维电子罗盘
概述
Ø 方位角精度: 0.3°～0.5°
Ø 横滚角测量范围:±180°
Ø 倾角分辨率: 0.1°
Ø 倾角精度: 0.2°
Ø 尺寸: L125×W22×H24mm
Ø 模拟量4-20mA输出
Ø 标准RS232/RS485/TTL输出接口
产品介绍
HXZ508B是信正科技有限公司自主研发的一款高精度三维罗盘仪。集成数字信号RS232输出与模拟量4-20mA输出.IP67防水等级,更适合钻井测量.它采用先进的硬铁和软铁校准算法,使其横滚角在360°的任何工具面都仍然能提供高精度的航向信息.它具有小型和低功耗的特点,更适合于当今的小型化敏感测量系统。
HXZ508B 集成了专利的三轴磁通门技术，通过中央处理器实时解算航向数据，以及使用三轴加速度计对大范围内的倾斜角进行航向补偿，属于高性能、高稳定性的军工级产品， HXZ508B体积小、功耗低,在天线稳固、车辆、系统集成等众多领域得到广泛应用。
产品性能指标
HXZ508B性能参数指标 |
罗盘航向参数 | 最佳航向精度 | 0.3° 倾斜<10° |
1.0° 倾斜<180° |
分辨率 | 0.1° |
罗盘倾角参数 | 俯仰精度 | 0.1°<15°（测量范围） |
0.1°<30°（测量范围） |
0.1°<60°（测量范围） |
0.2°<90°（测量范围） |
俯仰倾斜范围 | ±85° |
横滚精度 | 0.1°<15°（测量范围） |
0.1°<30°（测量范围） |
0.1°<60°（测量范围） |
0.2°<180°（测量范围） |
横滚倾斜范围 | ±180° |
分辨率 | 0.1° |
校准 | 硬铁校准 | 有 |
软铁校准 | 有 |
磁场干扰校准方法 | 24点(三维校准) |
物理特性 | 尺寸 | L125×W22×H24mm |
重量 | 20克 |
RS-232/RS485/TTL接口连接器 | 5PIN航空插头 |
接口特性 | 启动延迟 | <50毫秒 |
最大输出速率 | 20Hz/s |
通信速率 | 2400到19200baud |
输出格式 | 二进制高性能协议 |
模拟量输出 | 4-20mA FS(0-360度) | 仅提供方位角的4-20mA输出技术 |
电源 | 供电电压 | （默认）直流12V-36V |
|
电流(最大) | 40mA |
理想模式 | 28mA |
休眠模式 | TBD |
环境 | 操作范围 | -40℃～+85℃ |
储存温度 | -40℃～+100℃ |
抗振性能 | 2500g |
电磁兼容性 | 依照EN61000和GBT17626 |
平均无故障工作时间MTBF | ≥40000小时/次 |
绝缘电阻 | ≥100兆欧 |
抗冲击 | 100g@11ms、三轴和同(半正弦波) |
抗振动 | 10grms、10～1000Hz |
重量 | 80g(不含电缆线) |
产品尺寸图
产品电气连接
